python matplot line chart example

R plot을 사용해봤거나 여타 차트를 많이 다룬 경우 이해가 쉽다.

데이터는 Dictionary로 plotting 할 데이터를 선언하고, dataframe으로 변환(생성)해서 사용한다.

공식 사이트 매뉴얼을 참고해서 테스트해보면 된다.

matplot color code 참고 ( https://matplotlib.org/stable/gallery/color/named_colors.html )

다른 차트들은 공식 사이트 Examples를 참고 https://matplotlib.org/stable/gallery/index.html

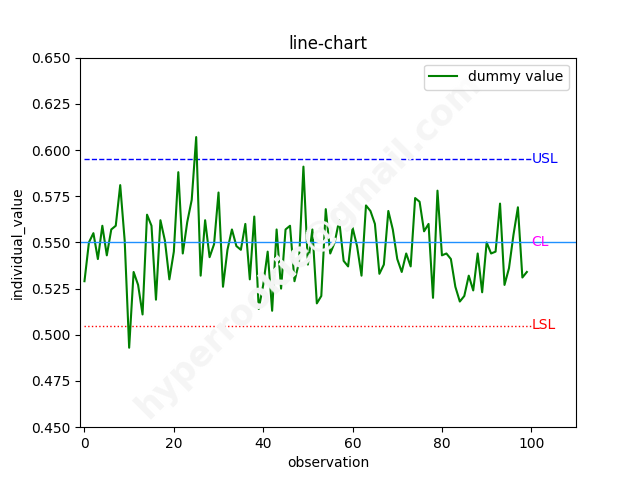

python plot line chart sample

import matplotlib.pyplot as plt
from pandas import DataFrame

# data dictionary
raw_data = {
    'observation': range(0, 100),
    'individual_value':
        [0.529, 0.55, 0.555, 0.541, 0.559, 0.543, 0.557, 0.559, 0.581, 0.551,
         0.493, 0.534, 0.527, 0.511, 0.565, 0.559, 0.519, 0.562, 0.551, 0.53,
         0.545, 0.588, 0.544, 0.561, 0.573, 0.607, 0.532, 0.562, 0.542, 0.549,
         0.577, 0.526, 0.546, 0.557, 0.548, 0.546, 0.56, 0.53, 0.564, 0.514,
         0.527, 0.545, 0.513, 0.557, 0.525, 0.557, 0.559, 0.529, 0.539, 0.591,
         0.538, 0.557, 0.517, 0.521, 0.568, 0.544, 0.55, 0.562, 0.54, 0.537,
         0.558, 0.548, 0.532, 0.57, 0.567, 0.56, 0.533, 0.538, 0.567, 0.557,
         0.541, 0.534, 0.544, 0.537, 0.574, 0.572, 0.556, 0.56, 0.52, 0.578,
         0.543, 0.544, 0.541, 0.526, 0.518, 0.521, 0.532, 0.524, 0.544, 0.523,
         0.55, 0.544, 0.545, 0.571, 0.527, 0.536, 0.554, 0.569, 0.531, 0.534
         ]
}

# dictionary to dataframe
data = DataFrame(raw_data)
# print(data)

plt.title('line-chart')

plt.xlabel('observation')
plt.ylabel('individual_value')

plt.ylim(0.45, 0.65)
plt.xlim(-1, 110)

plt.text(x=50, y=0.548, s='hyperrookie@gmail.com', rotation=45, color='whitesmoke', horizontalalignment='center', verticalalignment='center',
         fontsize=25, fontweight='bold')


plt.plot(data['observation'], data['individual_value'], color='green')
plt.legend(['dummy value'])
plt.axhline(y=0.550, xmin=0, xmax=100, color='dodgerblue', linestyle='solid', linewidth=1, label='str')
plt.text(x=100, y=0.548, s='CL', color='magenta', horizontalalignment='left')

plt.hlines(y=0.595, xmin=0, xmax=100, colors='blue', linestyles='--', linewidths=1)
plt.text(x=100, y=0.593, s='USL', color='blue', horizontalalignment='left')

plt.hlines(y=0.505, xmin=0, xmax=100, colors='red', linestyles='dotted', linewidths=1)
plt.text(x=100, y=0.503, s='LSL', color='red', horizontalalignment='left')

plt.show()

여러 개의 라인이 필요할 경우 plot()을 여러 번 실행하면 된다.
